[OpenCV] 20. 비슷한 그림 찾기

아래 내용은 파이썬으로 만드는 OpenCV 프로젝트(이세우 저) 를 공부하며 정리한 내용들입니다.

모든 소스 코드를 확인하고 싶으시다면 제일 하단의 저자 GitHub 주소를 참고하시기 바랍니다.

---

영상 속 객체를 인식하는 방법 중 하나로 비슷한 그림을 찾아내는 방법



20.1 평균 해시 매칭

평균 해시 매칭(average hash matching) 은 영상을 동일한 크기의 하나의 숫자로 변환하는데, 이때 숫자를 얻기 위해서 평균값을 이용하는 방법이다. 평균을 얻기 위해서 영상을 특정한 크기로 축소하고, 픽셀 전체의 평균값을 구해서 각 픽셀의 값이 평균보다 작으면 0, 크면 1로 일괄 변환한다.

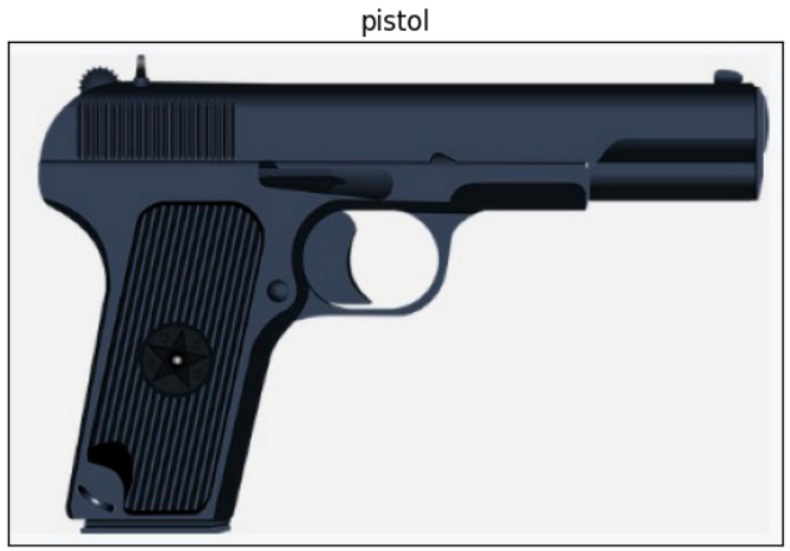

권총 이미지를 평균 해시를 통해 변환

import cv2
import numpy as np
import matplotlib.pyplot as plt

# Read Image and convert gray scale
img = cv2.imread('./img/pistol.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# Reduce to a size of 16 x 16
gray = cv2.resize(gray, (16, 16))
# Calculate the average value of a image
avg = gray.mean()
# Convert to 0 and 1 based on the mean value
bin = 1 * (gray > avg)
print(bin)

>>> [[1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1]
     [1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]
     [1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]
     [1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]
     [1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0]
     [1 0 0 0 0 0 0 1 0 0 1 1 1 1 1 1]
     [1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 1]
     [1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 1]
     [1 1 0 0 0 0 0 0 0 1 1 1 1 1 1 1]
     [1 1 0 0 0 0 1 1 1 1 1 1 1 1 1 1]
     [1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1]
     [1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1]
     [1 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1]
     [1 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1]
     [1 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1]
     [1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1]]

# Convert binary string to hexadecimal string
dhash = []
for row in bin.tolist():
    s = ''.join([str(i) for i in row])
    dhash.append(f'{int(s, 2):02x}')
dhash = ''.join(dhash)
print(dhash)

>>> ffff8000800080008000813fc1ffc1ffc07fc3ffc7ffc7ff87ff87ff87ffc7ff

plt.imshow(img[:,:,::-1])
plt.title('pistol')
plt.xticks([])
plt.yticks([])
plt.show()

위 방법으로 얻은 평균 해시를 다른 영상과 비교해서 얼마나 비슷한지 알아내야 한다.

유사도를 측정하기 위한 방법으로는 두 값의 거리를 측정해서 그 거리가 가까우면 비슷한 것으로 판단하는 방법을 이용한다.

• 유클리드 거리(Euclidian distance)
  • 두 값의 차이로 거리 계산
  • 5와 비교할 값으로 8과 3이 있다면 5와 3의 유클리드 거리는 2, 5와 8의 유클리드 거리는 3이다. 따라서 5와 더 비슷한 수는 3이라고 판단
• 해밍 거리(Hamming distance)
  • 두 수의 같은 자리의 값이 서로 다른 것이 몇 개인지를 나타내는 거리 계산 방법, 두 값의 길이가 같아야 계산이 가능하다.
  • 12345와 비교할 값으로 12354와 92345가 있을 때, 12345와 12354는 마지막 두 자리가 다르므로 해밍 거리는 2, 12345와 92345는 처음 자리 하나만 다르므로 해밍 거리는 1이다. 따라서 12345와 더 비슷한 수는 92345라고 판단

영상의 평균 해시값을 비교할 때 높은 자릿수가 다를수록 더 큰 거리로 인식하는 유클리드 거리보다는 각 자릿수의 차이의 개수로만 비교하는 해밍 거리로 측정하는 것이 더 적합하다.

이처럼 숫자 2개를 비교할 때 그 수가 가지는 특징에 따라 어떤 방법으로 측정하는 것이 더 좋은지 판단해야한다. 앞의 두 가지 계산방식과 같은 기본 개념을 바탕으로 상황에 따라 숫자의 특성을 더 잘 살릴 수 있는 여러 가지 추가적인 연산 방법이 있다.



찾고자 하는 영상의 특징을 평균 해시라는 숫자 하나로 변환을 했다. 이와 같은 과정을 특징 검출 이라고 한다.

회전, 크기, 방향 등에 영향이 없으면서 정확도를 높이려면 특징을 잘 나타내는 여러 개의 지점을 찾아 그 특징을 잘 표현하고 서술할 수 있는 여러 개의 숫자들로 변환해야 하는데, 이것을 키 포인트 와 특징 디스크립터(feature descriptor) 라고 한다.

두 해시 값의 해밍 거리로 영상 간의 특징을 비교해서 유사도를 측정했는데, 이 과정은 매칭(matching) 이라고 한다. 특징점의 개수와 서술하는 방식에 따라 다양한 매칭 방법이 있다.



20.2 템플릿 매칭

어떤 물체가 있는 영상을 준비해두고 그 물체가 포함되어 있을 것이라고 예상할 수 있는 입력 영상과 비교해서 물체가 매칭되는 위치를 찾는 것을 템플릿 매칭(template matching) 이라고 한다. 미리 준비해둔 템플릿 영상은 입력 영상보다 크기가 항상 작아야 한다.

• result = cv2.matchTemplate(img, templ, method[, result, mask])
  • img : 입력 영상
  • templ : 템플릿 영상
  • method : 매칭 메서드
    • cv2.TM_SQDIFF : 제곱 차이 매칭, 완벽 매칭 : 0, 나쁜 매칭 : 큰 값
    $$ R(x, y) = \sum_{x', y'}(T(x', y') - I(x + x', y + y'))^2 $$
    • cv2.TM_SQDIFF_NORMED : 제곱 차이 매칭의 정규화
    • cv2.TM_CCORR : 상관관계 매칭, 완벽 매칭 : 큰 값, 나쁜 매칭 : 0
    $$ R(x, y) = \sum_{x', y'}(T(x', y') \cdot I(x + x', y + y'))^2 $$
    • cv2.TM_CCORR_NORMED : 상관관계 매칭의 정규화
    • cv2.TM_CCOEFF : 상관계수 매칭, 완벽 매칭 : 1, 나쁜 매칭 : -1
    $$ R(x, y) = \sum_{x', y'}(T'(x', y') \cdot I'(x + x', y + y'))^2 \\ T'(x', y') = T(x', y') - 1/(w \cdot h) \cdot \Sigma_{x'', y''}T(x'', y'') \\ I'(x + x', y + y') = I(x + x', y + y') - 1/(w \cdot h) \cdot \Sigma_{x'', y''}I(x + x'', y + y'') $$
    • cv2.TM_CCOEFF_NORMED : 상관계수 매칭의 정규화
  • result : 매칭 결과, $(W - w + 1) \times (H - h + 1)$ 크기의 2차원 배열
    • $W, H$ : img의 열과 행
    • $w, h$ : tmpl의 열과 행
  • mask : TM_SQDIFF, TM_CCORR_NORMED인 경우 사용할 마스크
• minVal, maxVal, minLoc, maxLoc = cv2.minMaxLoc( src[, mask] )
  • src : 입력 1채널 배열
  • minVal, maxVal : 배열 전체에서 최소값, 최대값
  • minLoc, maxLoc : 최소값과 최대값의 좌표(x, y)

cv2.matchTemplate() 함수의 결과는 img의 크기에서 templ 크기를 뺀 것에 1만큼 큰 2차원 배열을 result로 얻는다. 이 배열의 최대, 최소값을 구하면 원하는 최선의 매칭값과 매칭점을 찾을 수 있다.



템플릿 매칭은 크기, 방향, 회전 등의 변화에는 잘 검출되지 않고 속도가 느리다는 단점이 있다.
