[OpenCV] 17. 컨투어

아래 내용은 파이썬으로 만드는 OpenCV 프로젝트(이세우 저) 를 공부하며 정리한 내용들입니다.

모든 소스 코드를 확인하고 싶으시다면 제일 하단의 저자 GitHub 주소를 참고하시기 바랍니다.

---

컨투어(contour)는 우리말로 등고선, 윤각선, 외곽선 등을 말한다. 영상에서는 같은 색상이나 밝기의 연속된 점을 찾아 잇는 곡선을 찾아내면 모양 분석과 객체 인식에 사용할 수 있다.

• contours, hierarchy = cv2.findContours(src, mode, method [, contours, hierarchy, offset])[-2:]
  • src : 입력 이미지, 바이너리 스케일, 검은색 배경 흰색 전경
  • mode : 컨투어 제공 방식 선택
    • cv2.RETR_EXTERNAL : 가장 바깥쪽 라인만 제공
    • cv2.RETR_LIST : 모든 라인을 계층 없이 제공
    • c2.RETR_CCOMP : 모든 라인을 2계층으로 제공
    • cv2.RETR_TREE : 모든 라인의 모든 계층 정보를 트리 구조로 제공
  • method : 근사값 방식 선택
    • cv2.CHAIN_APPROX_NONE : 근사 계산하지 않고 모든 좌표 제공
    • cv2.CHAIN_APPROX_SIMPLE : 컨투어 꼭짓점 좌표만 제공
    • cv2.CHAIN_APPROX_TC89_L1 : Teh_Chin 알고리즘으로 좌표 개수 축소
    • cv2.CHAIN_APPROX_TC89_KCOS : Teh_Chin 알고리즘으로 좌표 개수 축소
  • contours : 검출한 컨투어 좌표, 파이썬 리스트
  • hierarchy : 컨투어 계층 정보
    • Next, Prev, FirstChild, Parent
      • -1 : 해당 사항 없음
  • offset : ROI 등으로 인해 이동한 컨투어 좌표의 오프셋
• cv2.drawContours(img, contours, contourIdx, color, thickness) : 컨투어 연결선 그리는 함수
  • img : 입력 영상
  • contours : 그림 그릴 컨투어 배열
  • contourIdx : 그림 그릴 컨투어 인덱스, -1 : 모든 컨투어 표시
  • color : 색상값
  • thickness : 선 두께, 0 : 채우기

cv2.findContours() 함수의 반환값은 OpenCV의 버전에 따라 달라서 버전 간에 호환되는 코드를 작성하기 위해 함수의 반환값 중 마지막 2개만 사용하도록 하는 [-2:]를 추가하는 것이 좋다.

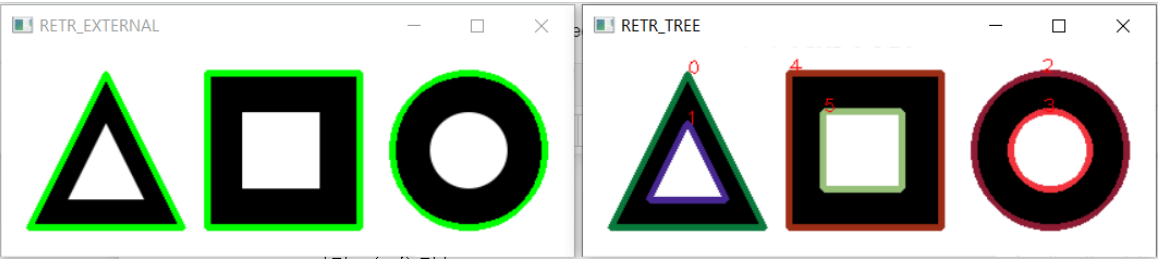

컨투어 찾기와 그리기, 계층 트리

import cv2
import numpy as np

# 영상 읽기
img = cv2.imread('./img/shapes_donut.png')
img2 = img.copy()

# 바이너리 이미지로 변환
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, imthres = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)

# 가장 바깥 컨투어만 수집
contour, hierarchy = cv2.findContours(imthres, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)[-2:]

# 컨투어 개수와 계층 트리 출력
print(len(contour), hierarchy)

>>> 3 [[[ 1 -1 -1 -1]
        [ 2  0 -1 -1]
        [-1  1 -1 -1]]]

# 모든 컨투어를 트리 계층으로 수집
contour2, hierarchy2 = cv2.findContours(imthres, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)[-2:]

# 컨투어 개수와 계층 트리 출력
print(len(contour2), hierarchy2)

>>> 6 [[[ 2 -1  1 -1]
      	[-1 -1 -1  0]
      	[ 4  0  3 -1]
      	[-1 -1 -1  2]
      	[-1  2  5 -1]
      	[-1 -1 -1  4]]]

# 가장 바깥 컨투어만 그리기
cv2.drawContours(img, contour, -1, (0, 255, 0), 3)

# 모든 컨투어 그리기
for idx, cont in enumerate(contour2):
    # 랜덤한 컬러 추출
    color = [int(i) for i in np.random.randint(0, 255, 3)]
    # 컨투어 인덱스마다 랜덤한 색상으로 그리기
    cv2.drawContours(img2, contour2, idx, color, 3)
    # 컨투어 첫 좌표에 인덱스 숫자 표시
    cv2.putText(img2, str(idx), tuple(cont[0][0]), cv2.FONT_HERSHEY_PLAIN, 1, (0, 0, 255))

# 화면 출력
cv2.imshow('RETR_EXTERNAL', img)
cv2.imshow('RETR_TREE', img2)
cv2.waitKey()
cv2.destroyAllWindows()



17.1 이미지 모멘트와 컨투어 속성

모멘트(moment) 는 영상에서 대상 물체의 양적인 속성을 표현할 때 사용하는 용어이다. 이미지 모멘트는 컨투어를 이용해서 아래와 같은 공식으로 구한다.

$$ m_{p, q} = \sum_{x} \sum_{y} f(x, y) x^p y^q $$

위 모멘트 계산 공식은 컨투어가 둘러싸는 영역의 $x, y$ 좌표의 픽셀값과 좌표 인덱스의 $p, q$ 차수를 곱한 것의 합을 구한다. 각 픽셀의 값은 바이너리 이미지이므로 0이 아닌 모든 값은 1로 계산하고 $p, q$의 차수는 0~3까지로 한다.

0~3 차수 모멘트는 공간 모멘트 라고 하며, 위치나 크기가 달라지면 그 값도 달라진다.

위치가 변해도 값이 동일한 모멘트를 중심 모멘트 라고 하고, 아래와 같은 식으로 계산한다.

$$ \mu_{p, q} = \sum_{x} \sum_{y} f(x, y)(x - \bar{x})^p (y - \bar{y})^q $$

• $\bar{x} = {m_{10} \over m_{00}}$
• $\bar{y} = {m_{01} \over m_{00}}$

중심 모멘트를 정규화하면 크기가 변해도 같은 값을 얻을 수 있고 공식은 아래와 같다.

$$ \nu_{p, q} = { \mu_{p, q} \over m_{00}^{(1+{p+q \over 2})} } $$

• moment = cv2.moments(contour)
  • contour : 모멘트 계산 대상 컨투어 좌표
  • moment : 결과 모멘트, 파이썬 딕셔너리
    • m00, m01, m10, m11, m02, m12, m20, m21, m03, m30 : 공간 모멘트
    • mu20, mu11, mu02, mu30, mu21, mu12, mu03 : 중심 모멘트
    • nu20, nu11, nu02, nu30, nu21, nu03 : 정규화 중심 모멘트

OpenCV는 넓이와 둘레 길이 정보를 얻는 함수도 제공한다.

• retval = cv2.contourArea(contour[, oriented=False]) : 컨투어로 넓이 계산
  • contour : 넓이를 계산할 컨투어
  • oriented : 컨투어 방향 플래그
    • True : 컨투어 방향에 따라 음수 반환
    • False : 절대값 반환
  • retval : 컨투어 영역의 넓이값
• retval = cv2.arcLength(curve, closed) : 컨투어로 둘레의 길이 계산
  • curve : 둘레 길이를 계산할 컨투어
  • closed : 닫힌 호인지 여부 플래그
  • retval : 컨투어의 둘레 길이 값



OpenCV는 컨투어를 이용해서 해당 영역을 감싸는 여러 가지 도형 좌표를 계산하는 함수를 제공한다.

• x, y, w, h = cv2.boundingRect(contour) : 좌표를 감싸는 사각형 구하기
  • x, y : 사각형 왼쪽 상단 좌표
  • w, h : 폭, 높이
• rotateRect = cv2.minAreaRect(contour) : 좌표를 감싸는 최소한의 사각형 계산
  • rotateRect : 회전한 사각형 좌표
    • center : 중심점(x, y)
    • size : 크기(w, h)
    • angle : 회전 각(양수 : 시계 방향, 음수 : 반시계 방향)
• vertex = cv2.boxPoints(rotateRect) : rotateRect로부터 꼭짓점 좌표 계산
  • vertex : 4개의 꼭짓점 좌표, 소수점 포함, 정수 변환 필요
• center, radius = cv2.minEnclosingCircle(contour) : 좌표를 감싸는 최소한의 동그라미 계산
  • center : 원점 좌표(x, y), 튜플
  • radius : 반지름
• area, triangle = cv2.minEnclosingTriangle(points) : 좌표를 감싸는 최소한의 삼각형 계산
  • area : 넓기
  • triangle : 3개의 꼭짓점 좌표
• ellipse = cv2.fitEllipse(points) : 좌표를 감싸는 최소한의 타원 계산
  • ellipse
    • center : 원점 좌표(x, y), 튜플
    • axes : 축의 길이(x축, y축), 튜플
    • angle : 회전 각도
• line = cv2.fitLine(points, distType, param, reps, aeps[, line]) : 중심점을 통과하는 직선 계산
  • distType : 거리 계산 방식
    • cv2.DIST_L2, cv2.DIST_L1, cv2.DIST_L12, cv2.DIST_FAIR, cv2.DIST_WELSCH, cv2.DIST_HUBER
  • param : distType에 전달할 인자, 0 = 최적값 선택
  • reps : 반지름 정확도, 선과 원본 좌표의 거리, 0.01 권장
  • aeps : 각도 정확도, 0.01 권장
  • line
    • vx, vy : 정규화된 단위 벡터, $vy \over vx$ : 직선의 기울기, 튜플
    • x0, y0 : 중심점 좌표, 튜플

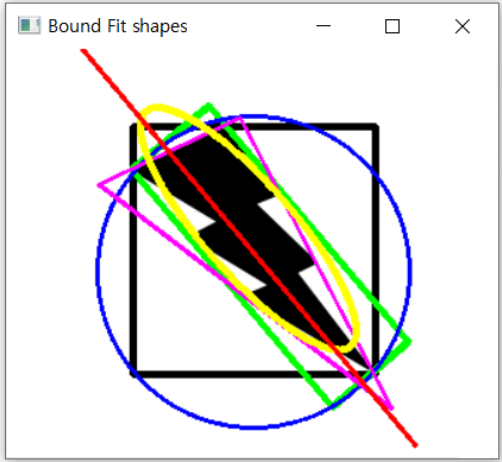

컨투어를 감싸는 도형 그리기

import cv2
import numpy as np

# Read image and convert to grayscale, then convert to binary scale
img = cv2.imread('./img/lightning.png')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, th = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY_INV)

# Find contour
contours, hr = cv2.findContours(th, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2:]

contour = contours[0]

# Display rectangle surrounding contour(black)
x, y, w, h = cv2.boundingRect(contour)
cv2.rectangle(img, (x, y), (x+w, y+h), (0, 0, 0), 3)

# Display minimum enclosing rectangle(green)
rect = cv2.minAreaRect(contour)
box = cv2.boxPoints(rect)    # Convert center point and angle into coordinates of four vertices
box = np.int0(box)           # Convert to Integer
cv2.drawContours(img, [box], -1, (0, 255, 0), 3)

# Display minimum enclosing circle(blue)
(x, y), radius = cv2.minEnclosingCircle(contour)
cv2.circle(img, (int(x), int(y)), int(radius), (255, 0, 0), 2)

# Display minimum enclosing triangle(pink)
ret, tri = cv2.minEnclosingTriangle(np.float32(contour))
cv2.polylines(img, [np.int32(tri)], True, (255, 0, 255), 2)

# Display minimum enclosing ellipse(yellow)
ellipse = cv2.fitEllipse(contour)
cv2.ellipse(img, ellipse, (0, 255, 255), 3)

# Display a straight line passing through the center point(red)
[vx, vy, x, y] = cv2.fitLine(contour, cv2.DIST_L2, 0, 0.01, 0.01)
cols, rows = img.shape[:2]
cv2.line(img, (0, int(0-x*(vy/vx) + y)), (cols-1, int((cols-x)*(vy/vx) + y)), (0, 0, 255), 2)

# Output result
cv2.imshow('Bound Fit shapes', img)
cv2.waitKey()
cv2.destroyAllWindows()



17.2 컨투어 단순화

실생활에서 얻은 영상은 물체가 정확히 표현되는 경우보다 노이즈와 침식이 일어나는 경우가 더 많다. 그래서 컨투어도 정확한 컨투어보다는 부정확하게 단순화한 컨투어가 쓸모있는 경우가 더 많다.

OpenCV는 오차범위 내 근사값으로 컨투어를 계산해주는 함수를 제공한다.

• approx = cv2.approxPolyDP(contour, epsilon, closed)
  • contour : 대상 컨투어 좌표
  • epsilon : 근사값 정확도, 오차 범위
  • closed : 컨투어 닫힘 여부
  • approx : 근사 계산한 컨투어 좌표

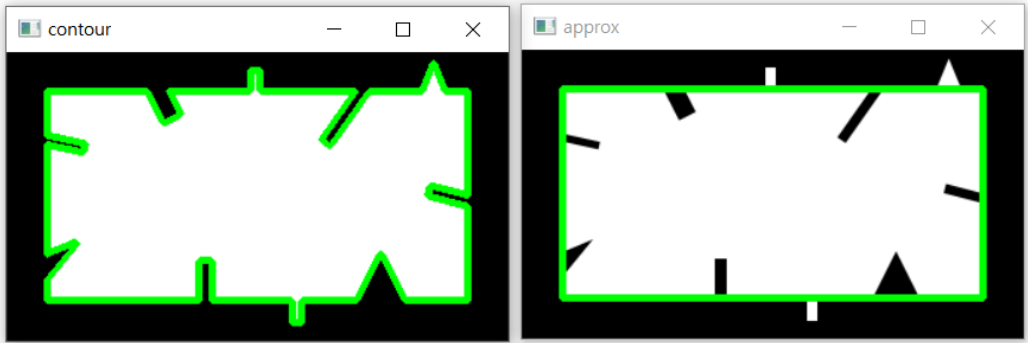

근사 컨투어

import cv2
import numpy as np

img = cv2.imread('./img/bad_rect.png')
img2 = img.copy()

# Convert to gray scale and binary scale
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, th = cv2.threshold(img_gray, 127, 255, cv2.THRESH_BINARY)

# Find contour
contours , hr = cv2.findContours(th, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2:]
contour = contours[0]

# Designation the error range as 0.05 of the total circumference
epsilon = 0.05 * cv2.arcLength(contour, True)

# Calculate an approximate contour
approx = cv2.approxPolyDP(contour, epsilon, True)

# Draw contour line
cv2.drawContours(img, [contour], -1, (0, 255, 0), 3)
cv2.drawContours(img2, [approx], -1, (0, 255, 0), 3)

# Output result
cv2.imshow('contour', img)
cv2.imshow('approx', img2)
cv2.waitKey()
cv2.destroyAllWindows()



컨투어를 단순화하는 다른 방법은 볼록 선체(convex hull) 를 만드는 것이다. 볼록 선체는 어느 한 부분도 오목하지 않은 상태를 말하는 것으로 대상 객체를 완전히 포함하므로 객체의 외곽 영역을 찾는 데 좋다.

• hull = cv2.convexHull(points[, hull, clockwise, returnPoints]) : 블록 선체 찾기
  • points : 입력 컨투어
  • hull : 볼록 선체 결과
  • clockwise : 방향 지정(True : 시계 방향)
  • returnPoints : 결과 좌표 형식 선택
    • True : 볼록 선체 좌표 반환
    • False : 입력 컨투어 중에 볼록 선체에 해당하는 인덱스 반환
• retval = cv2.isContourConvex(contour) : 볼록 선체 만족 여부 확인
  • retval : True인 경우 볼록 선체 만족
• defects = cv2.convexityDefects(contour, convexhull) : 볼록 선체 결함 찾기
  • contour : 입력 컨투어
  • convexhull : 볼록 선체에 해당하는 컨투어의 인덱스
  • defects : 볼록 선체 결함이 있는 컨투어의 배열 인덱스, N x 1 x 4 배열
  • [start, end, farthest, distance]
    • start : 오목한 각이 시작되는 컨투어의 인덱스
    • end : 오목한 각이 끝나는 컨투어의 인덱스
    • farthest : 볼록 선체에서 가장 먼 오목한 지점의 컨투어 인덱스
    • distance : farthest와 볼록 선체와의 거리, 8비트 고정 소수점(distance/256.0)



17.3 컨투어와 도형 매칭

서로 다른 물체의 컨투어를 비교하면 두 물체가 얼마나 비슷한 모양인지를 알 수 있다. 이를 위해서는 위치, 크기, 그리고 방향에 불변하는 휴 모멘트들을 이용한 복잡한 연산이 필요하다.

OpenCV에서 제공하는 함수를 이용하면 간단히 할 수 있다.

• retval = cv2.matchShapes(contour1, contour2, method, parameter) : 두 개의 컨투어로 도형 매칭
  • contour1, contour2 : 비교할 두 개의 컨투어
  • method : 휴 모멘트 비교 알고리즘 선택 플래그
    • cv2.CONTOURS_MATCH_I1
    • cv2.CONTOURS_MATCH_I2
    • cv2.CONTOURS_MATCH_I3
  • parameter : 알고리즘에 전달을 위한 예비 인수, 현재 지원 안됨(0으로 고정)
  • retval : 닮음 정도, 0 = 동일, 클수록 다름

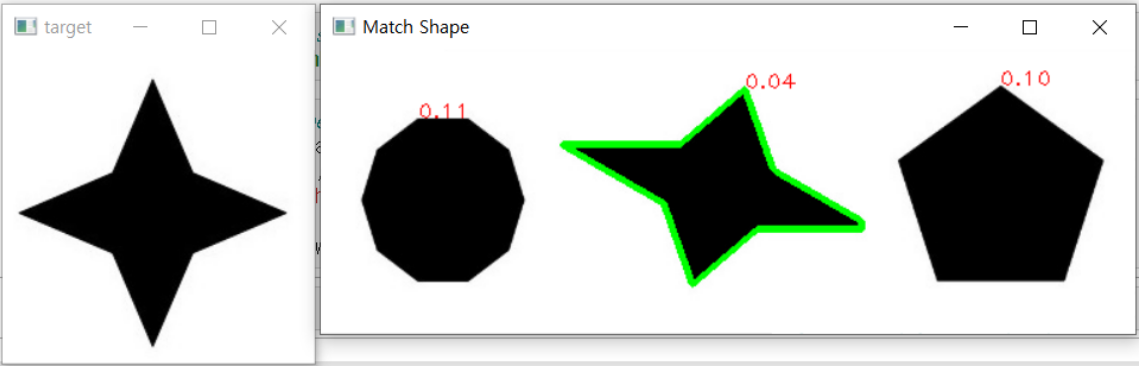

도형 매칭으로 비슷한 도형 찾기

import cv2
import numpy as np

# Read image for matching
target = cv2.imread('./img/4star.jpg')
shapes = cv2.imread('./img/shapestomatch.jpg')

# Convert to gray scale
target_gray = cv2.cvtColor(target, cv2.COLOR_BGR2GRAY)
shapes_gray = cv2.cvtColor(shapes, cv2.COLOR_BGR2GRAY)

# Convert to binary scale
ret, target_th = cv2.threshold(target_gray, 127, 255, cv2.THRESH_BINARY_INV)
ret, shapes_th = cv2.threshold(shapes_gray, 127, 255, cv2.THRESH_BINARY_INV)

# Find contours
cntr_target, _ = cv2.findContours(target_th, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2:]
cntr_shapes, _ = cv2.findContours(shapes_th, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)[-2:]

# Loop for matching each shape
matchs = []    # List for saving contour and matching score
for cntr in cntr_shapes:
    # Match the target shape with one of the several shapes
    match = cv2.matchShapes(cntr_target[0], cntr, cv2.CONTOURS_MATCH_I2, 0.0)
    # Save matching scores and contours of the corresponding shapes as a pair
    matchs.append((match, cntr))
    # Display matching score at the starting point of the contour of the corresponding shape
    cv2.putText(shapes, f'{match:.2f}', tuple(cntr[0][0]), cv2.FONT_HERSHEY_PLAIN, 1, (0, 0, 255), 1)

# Sort by matching score
matchs.sort(key=lambda x : x[0])

# Draw a line on the contour of the shape with the lowest matching score
cv2.drawContours(shapes, [matchs[0][1]], -1, (0, 255, 0), 3)
cv2.imshow('target', target)
cv2.imshow('Match Shape', shapes)
cv2.waitKey()
cv2.destroyAllWindows()
