[OpenCV] 9. 히스토그램

아래 내용은 파이썬으로 만드는 OpenCV 프로젝트(이세우 저) 를 공부하며 정리한 내용들입니다.

모든 소스 코드를 확인하고 싶으시다면 제일 하단의 저자 GitHub 주소를 참고하시기 바랍니다.

---

히스토그램(histogram)은 무엇이 몇 개 있는지 그 수를 세어 놓은 것을 그림으로 표시한 것을 말한다. 히스토그램은 영상을 분석하는 데 도움이 많이 된다.



9.1 히스토그램 계산과 표시

영상 분야에서의 히스토그램은 전체 영상에서 픽셀 값이 1인 픽셀이 몇 개이고 2인 픽셀이 몇 개이고 하는 식으로 픽셀 값이 255인 픽셀이 몇 개인지까지 세는 것을 말한다. 전체 영상에서 픽셀들의 색상이나 명암의 분포를 파악할 수 있다.

OpenCV에서는 히스토그램을 계산하는 cv2.calcHist() 함수를 제공한다.

• cv2.calcHist(img, channel, mask, histSize, ranges)
  • img : 입력 영상, [img] 처럼 리스트로 감싸서 표현
  • channel : 처리할 채널, 리스트로 감싸서 표현
    • 1채널 : [0], 2채널 : [0, 1], 3채널 : [0, 1, 2]
  • mask : 마스크에 지정한 픽셀만 히스토그램 계산
  • histSize : 계급(bin)의 개수, 채널 개수에 맞게 리스트로 표현
    • 1채널 : [256], 2채널 : [256, 256], 3채널 : [256, 256, 256]
  • ranges : 각 픽셀이 가질 수 있는 값의 범위, RGB인 경우 [0, 256]

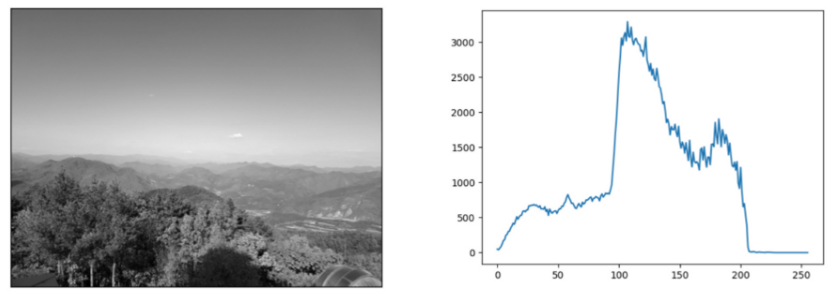

그레이 스케일 1채널 히스토그램

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지 그레이 스케일로 읽기 및 출력
img = cv2.imread('./img/mountain.jpg', cv2.IMREAD_GRAYSCALE)

plt.imshow(img, cmap='gray')
plt.xticks([])
plt.yticks([])
plt.show()

# 히스토그램 계산 및 그리기
hist = cv2.calcHist([img], [0], None, [256], [0, 256])
plt.plot(hist)
print('hist.shape :', hist.shape)
print('hist.sum() :', hist.sum(), ', img.shape :', img.shape)
plt.show()

>>> hist.shape : (256, 1)
		hist.sum() : 270000.0 , img.shape : (450, 600)

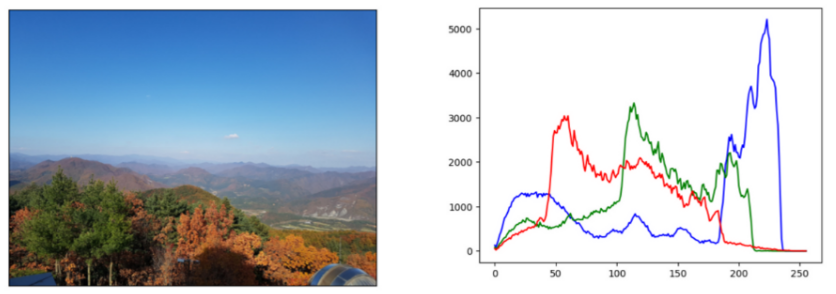

컬러 히스토그램

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지 읽기 및 출력
img = cv2.imread('./img/mountain.jpg')

plt.imshow(img[:, :, ::-1])
plt.xticks([])
plt.yticks([])
plt.show()

# 히스토그램 계산 및 그리기
channels = cv2.split(img)
colors = ('b', 'g', 'r')

for (ch, color) in zip(channels, colors):
    hist = cv2.calcHist([ch], [0], None, [256], [0, 256])
    plt.plot(hist, color = color)
plt.show()

히스토그램을 보면 파란 하늘이 가장 넓은 영역을 차지하고 있으므로 파란색 분포가 크고 초록 나무와 단풍 때문에 초록색과 빨간색의 분포가 그 뒤를 따르는 것으로 보인다.





9.2 노멀라이즈

노멀라이즈(normalize, 정규화)는 기준이 서로 다른 값을 같은 기준이 되게 만드는 것을 말한다.

절대적인 기준 대신 특정 구간으로 노멀라이즈하면 특정 부분에 몰려 있는 값을 전체 영역으로 골고루 분포하게 할 수도 있다. 이때 필요한 것이 바로 구간 노멀라이즈이다.

$$ I_N = (I - Min){new Max-newMin \over Max - Min}+newMin $$

• $I$ : 노멀라이즈 이전 값
• $Min, Max$ : 노멀라이즈 이전 범위의 최소값, 최대값
• $newMin, newMax$ : 노멀라이즈 이후 범위의 최소값, 최대값
• $I_N$ : 노멀라이즈 이후 값

영상 분야에서는 노멀라이즈를 가지고 픽셀 값들이 0~255에 골고루 분포하지 않고 특정 영역에 몰려 있는 경우가 있다. 화질을 개선하기도 하고 영상 간 연산을 해야 하는데 서로 조건이 다른 경우 같은 조건으로 만들 수 있다.

OpenCV는 노멀라이즈 기능을 함수로 제공한다.

• dst = cv2.normalize(src, dst, alpha, beta, type_flag)
  • src : 노멀라이즈 이전 데이터
  • dst : 노멀라이즈 이후 데이터
  • alpha : 노멀라이즈 구간1
  • beta : 노멀라이즈 구간2, 구간 노멀라이즈가 아닌 경우 사용 안함
  • type_flag : 알고리즘 선택 플래그 상수
    • cv2.NORM_MINMAX : alpha와 beta 구간으로 노멀라이즈
    • cv2.NORM_L1 : 전체 합으로 나누기, alpha = 노멀라이즈 전체 합
    • cv2.NORM_L2 : 단위 벡터(unit vector)로 노멀라이즈
    • cv2.NORM_INF : 최대값으로 나누기

구간 노멀라이즈가 아니라 서로 다른 히스토그램의 빈도를 같은 조건으로 비교하는 경우에는 전체의 비율로 노멀라이즈 해야한다.

norm = cv2.normalize(hist, None, 1, 0, cv2.NORM_L1)

cv2.NORM_L1 플래그 상수를 사용하면 전체를 모두 합했을 때 1이 되는 결과가 나온다. 세 번째 인자 값에 따라 그 합은 달라지고 네 번째 인자는 무시된다.



9.3 이퀄라이즈

노멀라이즈는 분포가 한 곳에 집중되어 있는 경우에 효과적이지만, 집중된 영역에서 멀리 떨어진 값이 있을 경우에는 효과가 없다. 이때  이퀄라이즈(equalize, 평탄화)가 필요하다.

이퀄라이즈는 히스토그램으로 빈도를 구해서 그것을 노멀라이즈 한 후 누적값을 전체 개수로 나누어 나온 결과 값을 히스토그램 원래 픽셀 값에 매핑한다.

$$ H'(v) = round \left( {cdf(v) - cdf_{min} \over (M \times N)-cdf_{min}} \times (L - 1) \right) $$

• $cdf(v)$ : 히스토그램 누적 함수
• $cdf_{min}$ : 누적 최소 값, 1
• $M \times N$ : 픽셀 수, 폭 X 높이
• $L$ : 분포 영역, 256
• $round(v)$ : 반올림
• $H'(v)$ : 이퀄라이즈 된 히스토그램 값

이퀄라이즈는 각각의 값이 전체 분포에 차지하는 비중에 따라 분포를 재분배하므로 명암 대비(contrast)를 개선하는데 효과적이다.

• dst = cv2.equalizeHist(src[, dst])
  • src : 대상 이미지, 8비트 1채널
  • dst : 결과 이미지

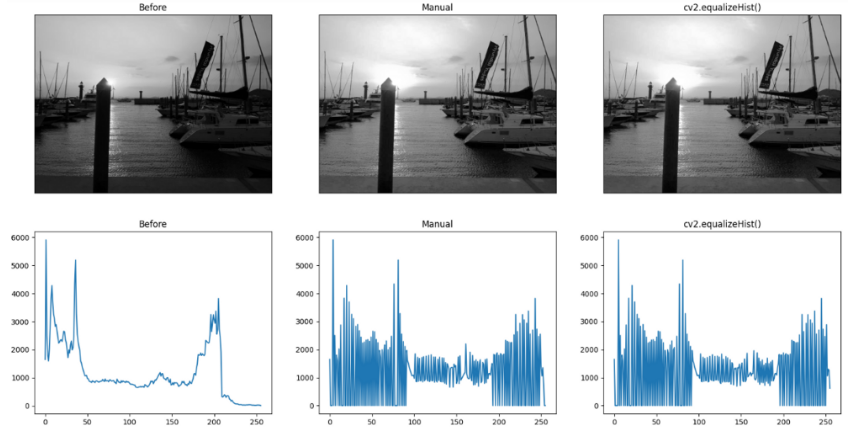

그레이 스케일 이퀄라이즈 적용

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지를 그레이 스케일로 읽기
img = cv2.imread('./img/yate.jpg', cv2.IMREAD_GRAYSCALE)
rows, cols = img.shape[:2]

# 원본 이미지 확인
plt.imshow(img, cmap='gray')
plt.xticks([])
plt.yticks([])
plt.show()

# 이퀄라이즈 연산을 직접 적용
hist = cv2.calcHist([img], [0], None, [256], [0, 256])  # 히스토그램 계산
cdf = hist.cumsum()                                     # 누적 히스토그램
cdf_m = np.ma.masked_equal(cdf, 0)                      # 0(zero)인 값을 NaN으로 제거
cdf_m = (cdf_m - cdf_m.min()) / (rows * cols) * 255     # 이퀄라이즈 히스토그램 계산
cdf = np.ma.filled(cdf_m, 0).astype('uint8')            # NaN을 다시 0으로 환원
img2 = cdf[img]                                         # 히스토그램을 픽셀로 매핑

# OpenCV API로 이퀄라이즈 히스토그램 적용
img3 = cv2.equalizeHist(img)

# 이퀄라이즈 결과 히스토그램 계산
hist2 = cv2.calcHist([img2], [0], None, [256], [0, 256])
hist3 = cv2.calcHist([img3], [0], None, [256], [0, 256])

# 결과 출력
imgs = {'Before':img, 'Manual':img2, 'cv2.equalizeHist()':img3}
hists = {'Before':hist, 'Manual':hist2, 'cv2.equalizeHist()':hist3}

fig = plt.figure(figsize=(20, 10))
for i, (k, v) in enumerate(imgs.items()):
    plt.subplot(2, 3, i+1)
    plt.title(k)
    plt.imshow(v, cmap='gray')
    plt.xticks([])
    plt.yticks([])
for i, (k, v) in enumerate(hists.items()):
    plt.subplot(2, 3, i+4)
    plt.title(k)
    plt.plot(v)
plt.show()

코드의 길이는 다르지만 직접 연산과 OpenCV를 이용한 이퀄라이즈를 적용한 이미지의 밝기가 개선된 것을 알 수 있다.

히스토그램 이퀄라이즈는 컬러 스케일에도 적용할 수 있다. 컬러 이미지의 밝기 값을 개선하기 위해서는 3개 채널 모두를 개선해야 하는 BGR 컬러 스페이스보다는 YUV나 HSV로 변환해서 밝기 채널만을 연산해서 최종 이미지에 적용하는 것이 좋다.

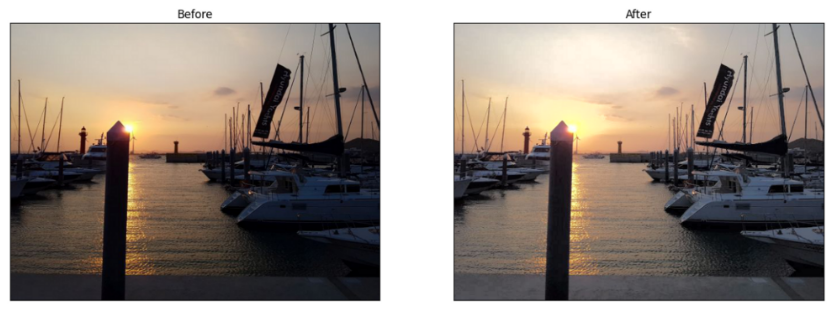

컬러 이미지에 대한 이퀄라이즈 적용

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지 읽기, BGR 스케일
img = cv2.imread('./img/yate.jpg')

# 컬러 스케일을 BGR에서 YUV로 변경
img_yuv = cv2.cvtColor(img, cv2.COLOR_BGR2YUV)

# YUV 컬러 스케일의 첫 번째 채널에 대해서 이퀄라이즈 적용
img_yuv[:, :, 0] = cv2.equalizeHist(img_yuv[:, :, 0])

# 컬러 스케일을 YUV에서 BGR로 변경
img2 = cv2.cvtColor(img_yuv, cv2.COLOR_YUV2BGR)

# 결과 출력
fig = plt.figure(figsize=(16, 8))
plt.subplot(1, 2, 1)
plt.title('Before')
plt.imshow(img[:, :, ::-1])
plt.xticks([])
plt.yticks([])

plt.subplot(1, 2, 2)
plt.title('After')
plt.imshow(img2[:, :, ::-1])
plt.xticks([])
plt.yticks([])

plt.show()



9.4 CLAHE

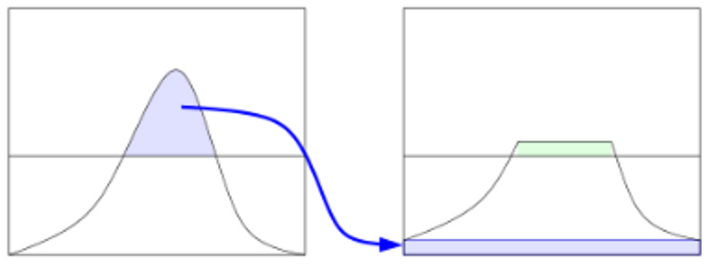

CLAHE(Contrast Limiting Adaptive Histogram Equalization)는 영상 전체에 이퀄라이즈를 적용했을 때 너무 밝은 부분이 날아가는 현상을 막기 위해 영상을 일정한 영역으로 나눠서 이퀄라이즈를 적용하는 것을 말한다. 노이즈가 증폭되는 것을 막기 위해 어느 히스토그램 계급(bin)이든 지정된 제한 값을 넘으면 그 픽셀은 다른 계급으로 배분하고 나서 이퀄라이즈를 적용한다.

CLAHE 알고리즘( https://en.wikipedia.org/wiki/Adaptive_histogram_equalization#CLAHE )

• clahe = cv2.createCLAHE(clipLimit, tileGridSize) : CLAHE 생성
  • clipLimit : Contrast 제한 경계 값, 기본 40.0
  • tileGridSize : 영역 크기, 기본 8 x 8
  • clahe : 생성된 CLAHE 객체
• clahe.apply(src) : CLAHE 적용
  • src : 입력 영상

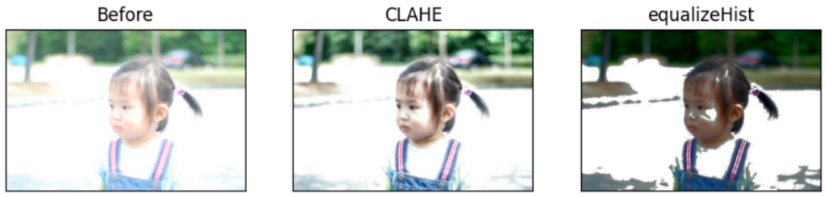

CLAHE 적용

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지 로드, YUV 컬러 스페이스 변경
img = cv2.imread('./img/bright.jpg')
img_yuv = cv2.cvtColor(img, cv2.COLOR_BGR2YUV)

# 밝기 채널에 대해서 이퀄라이즈 적용
img_eq = img_yuv.copy()
img_eq[:, :, 0] = cv2.equalizeHist(img_eq[:, :, 0])
img_eq = cv2.cvtColor(img_eq, cv2.COLOR_YUV2BGR)

# 밝기 채널에 대해서 CLAHE 적용
img_clahe = img_yuv.copy()
# CLAHE 생성
clahe = cv2.createCLAHE(clipLimit=3.0, tileGridSize=(8,8))
# CLAHE 적용
img_clahe[:, :, 0] = clahe.apply(img_clahe[:, :, 0])
img_clahe = cv2.cvtColor(img_clahe, cv2.COLOR_YUV2BGR)

# 결과 출력
imgs = {'Before':img, 'CLAHE':img_clahe, 'equalizeHist':img_eq}
fig = plt.figure(figsize=(10, 5))
for i, (k, v) in enumerate(imgs.items()):
    plt.subplot(1, 3, i+1)
    plt.title(k)
    plt.imshow(v[:,:,::-1])
    plt.xticks([])
    plt.yticks([])
plt.show()



9.5 역투영

2차원 히스토그램과 HSV 컬러 스페이스를 이용하면 색상으로 특정 물체나 사물의 일부분을 배경에서 분리할 수 있다. 물체가 있는 관심영역의 H와 V값의 분포를 얻어낸 후 전체 영상에서 해당 분포의 픽셀만 찾아내는 것이다.

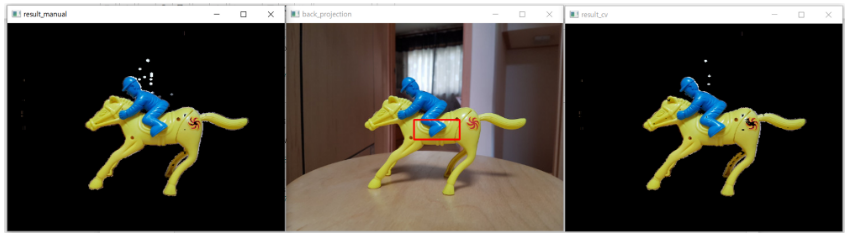

마우스로 선택한 영역의 물체 배경 제거

import cv2
import numpy as np
import matplotlib.pyplot as plt

win_name = 'back_projection'
img = cv2.imread('./img/pump_horse.jpg')
hsv_img = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)
draw = img.copy()

# 역투영된 결과를 마스킹해서 결과를 출력하는 함수
def masking(bp, win_name):
    disc = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))
    cv2.filter2D(bp, -1, disc, bp)
    _, mask = cv2.threshold(bp, 1, 255, cv2.THRESH_BINARY)
    result = cv2.bitwise_and(img, img, mask=mask)
    cv2.imshow(win_name,result)

# 직접 구현한 역투영 함수
def backProject_manual(hist_roi):
    # 전체 영상에 대한 H, S 히스토그램 계산
    hist_img = cv2.calcHist([hsv_img], [0, 1], None, [180, 256], [0, 180, 0, 256])
    # 선택 영역과 전체 영상에 대한 히스토그램 비율 계산
    hist_rate = hist_roi / (hist_img + 1)
    # 비율에 맞는 픽셀 값 매핑
    h, s, v = cv2.split(hsv_img)
    bp = hist_rate[h.ravel(), s.ravel()]
    bp = np.minimum(bp, 1)
    bp = bp.reshape(hsv_img.shape[:2])
    cv2.normalize(bp, bp, 0, 255, cv2.NORM_MINMAX)
    bp = bp.astype(np.uint8)
    # 역투영 결과로 마스킹해서 결과 출력
    masking(bp, 'result_manual')

# OpenCV API로 구현한 함수
def backProject_cv(hist_roi):
    # 역투영 함수 호출
    bp = cv2.calcBackProject([hsv_img], [0, 1], hist_roi, [0, 180, 0, 256], 1)
    # 역투영 결과로 마스킹해서 결과 출력
    masking(bp, 'result_cv')

# ROI 선택
(x, y, w, h) = cv2.selectROI(win_name, img, False)
if w > 0 and h > 0:
    roi = img[y:y+h, x:x+w]
    cv2.rectangle(draw, (x, y), (x+w, y+h), (0, 0, 255), 2)
    # 선택한 ROI를 HSV 컬러 스페이스로 변경
    hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
    # H,S 채널에 대한 히스토그램 계산
    hist_roi = cv2.calcHist([hsv_roi], [0, 1], None, [180, 256], [0, 180, 0, 256])
    # ROI의 히스토그램을 메뉴얼 구현함수와 OpenCV를 이용하는 함수에 각각 전달
    backProject_manual(hist_roi)
    backProject_cv(hist_roi)

cv2.imshow(win_name, draw)
cv2.waitKey()
cv2.destroyAllWindows()

backProject_manual 함수에 전달된 관심영역의 히스토그램을 전체 영상의 히스토그램으로 나누어 비율을 구한다. 비율을 구한다는 것은 관심영역과 비슷한 색상 분포를 갖는 히스토그램은 1에 가까운 값을 갖고 그 반대는 0 또는 0에 가까운 값을 갖게 되는 것으로 마스킹에 사용하기 좋다. 구한 비율은 원래 영상의 H와 S 픽셀 값에 매핑한다.

여기서 bp = hist_rate[h.ravel(), s.ravel()] 가 핵심 코드가 된다. hist_rate는 히스토그램 비율을 값으로 가지고 있고, h와 s는 실제 영상의 각 픽셀에 해당한다. 따라서 H와 S가 교차되는 지점의 비율을 그 픽셀의 값으로 하는 1차원 배열을 얻게 된다.

이렇게 얻은 값은 비율값이기 때문에 1을 넘어서는 안되므로 np.minimim(bp, 1)로 1을 넘는 수는 1을 갖게 하고나서 1차원 배열을 원래의 shape로 만들고 0~255 그레이 스케일에 맞는 픽셀 값으로 노멀라이즈 한다. 마지막으로 연산 도중 float 타입으로 변경된 것을 uint8로 변경하면 끝나게 된다.

OpenCV에서는 함수로 이와 같은 기능을 제공한다.

• cv2.calcBackProject(img, channel, hist, ranges, scale)
  • img : 입력 영상, [img] 처럼 리스트로 감싸서 표현
  • channel : 처리할 채널, 리스트로 감싸서 표현
    • 1채널:[0], 2채널:[0, 1], 3채널:[0, 1, 2]
  • hist : 역투영에 사용할 히스토그램
  • ranges : 각 픽셀이 가질 수 있는 값으 범위
  • scale : 결과에 적용할 배율 계수

역투영의 장점은 알파 채널이나 크로마 키 같은 보조 역할이 없어도 복잡한 모양의 사물을 분리할 수 있다는 것이다. 하지만 대상 사물의 색상과 비슷한 색상이 섞여 있을 때는 효과가 떨어지는 단점도 있다.



9.6 히스토그램 비교

히스토그램은 영상의 픽셀 값의 분포를 갖는 정보이므로 이것을 비교하여 영상에 사용한 픽셀의 색상 비중이 얼마나 비슷한지 알 수 있다. 두 이미지가 서로 얼마나 비슷한지를 알 수 있는 하나의 방법이다.

• cv2.compareHist(hist1, hist2, meethod)
  • hist1, hist2 : 비교할 2개의 히스토그램, 크기와 차원이 같아야 함
  • method : 비교 알고리즘 선택 플래그 상수
    • cv2.HISTCMP_CRREL : 상관관계(1 : 완전 일치, -1 : 최대 불일치, 0 : 무관계)
    • Pearson correlation coefficient
    • cv2.HISTCMP_CHISQR : 카이제곱(0 : 완전 일치, 큰 값(미정) : 최대 불일치)
    • Chi-squared test
    • cv2.HISTCMP_INTERSECT : 교차(1 : 완전 일치, 0 : 최대 불일치(1로 정규화한 경우))
    • cv2.HISTCMP_BHATTACHARYYA : 바타차야(0 : 완전 일치, 1 : 최대 불일치)
    • Bhattacharyya distance
    • cv2.HISTCMP_HELLINGER : HISTCMP_BHATTACHARYYA와 동일

서로 다른 영상의 히스토그램을 같은 조건으로 비교하기 위해서는 먼저 히스토그램을 노멀라이즈 해야한다. 이미지가 크면 픽셀 수가 많고 당연히 히스토그램의 값도 더 커지기 때문이다.



히스토그램 비교

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 이미지 로드
img1 = cv2.imread('./img/taekwonv1.jpg')
img2 = cv2.imread('./img/taekwonv2.jpg')
img3 = cv2.imread('./img/taekwonv3.jpg')
img4 = cv2.imread('./img/dr_ochanomizu.jpg')

# cv2.imshow('query', img1)
imgs = [img1, img2, img3, img4]
hists = []
for i, img in enumerate(imgs):
    plt.subplot(1, len(imgs), i+1)
    plt.title(f'img{i+1}')
    plt.axis('off')
    plt.imshow(img[:,:,::-1])

    # 각 이미지를 HSV로 변환
    hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

    # H, S 채널에 대한 히스토그램 계산
    hist = cv2.calcHist([hsv], [0, 1], None, [180, 256], [0, 180, 0, 256])

    # 0 ~ 1로 정규화
    cv2.normalize(hist, hist, 0, 1, cv2.NORM_MINMAX)
    hists.append(hist)

query = hists[0]
methods = {'CORREL' : cv2.HISTCMP_CORREL, 'CHISQR':cv2.HISTCMP_CHISQR,
          'INTERSECT' : cv2.HISTCMP_INTERSECT, 'BHATTACHARYYA' : cv2.HISTCMP_BHATTACHARYYA}
for j, (name, flag) in enumerate(methods.items()):
    print(f'{name:10s}', end='\t')
    for i, (hist, img) in enumerate(zip(hists, imgs)):
        # 각 메서드에 따라 img1과 각 이미지의 히스토그램 비교
        ret = cv2.compareHist(query, hist, flag)
        if flag == cv2.HISTCMP_INTERSECT:
            ret = ret/np.sum(query)
        print(f'img{i+1}:{ret:7.2f}', end='\t')
    print()
plt.show()

>>> CORREL        	img1:   1.00	img2:   0.70	img3:   0.56	img4:   0.23
		CHISQR        	img1:   0.00	img2:  67.33	img3:  35.71	img4:1129.49
		INTERSECT     	img1:   1.00	img2:   0.54	img3:   0.40	img4:   0.18
		BHATTACHARYYA 	img1:   0.00	img2:   0.48	img3:   0.47	img4:   0.79

img1과의 비교 결과는 모두 완전한 일치를 보여주고 있으며, img4의 경우 가장 멀어진 값으로 나타나는 것을 확인할 수 있다.



REFERENCE

• 소스 코드 참고(저자 GitHub 주소)

GitHub - dltpdn/insightbook.opencv_project_python



• OpenCV 공식문서

OpenCV: OpenCV modules
